认识西门子PLC的硬件 时间:2020-06-28 15:06:49     来源:岩天PLC培训



 一、实例1:单输入/单输出控制


实例说明:

本实例主要实现指示灯的控制。通过本实例,认识西门子PLC主要实现的功能。


实例实现


      如图1-1所示是最基本的p},C.单输入荞单输出控制系统的接线图。它由一个按钮、一个指不灯和一台PL主机模块组成。最简单的情况是当按下按钮时,指示灯亮:松开按钮时,指示灯灭。



实例分析


      从plc的接线图中可以看出,PLC模块连接了输入和输出,处于核心地位。有了对57-2APLC的初步认识,下面主要介绍57-2.00 PL的主机模块和I/O接线。



二、S7--200PLC的主机模块



      S7--200PLCC的土机模块将一个微处理器、一个集成电源和一定数量的数字量UO端子集成封装在一个独立、紧凑的设备中,从而形成了一个功能强大的微型PLC。由于主机模块中封装了负责执行程序和存储数据的微处理器,因此也常被称为CPU模块。其外观面板布置如图1-2所示。



      打开CPU模块的顶部端子盖可以看到电源及输出端子。CPU模块通过电源端子获得工作电流口S7一200可以接受交流110V /220VI或直流24V电源作为工作电源。需要注意的是,一个CPU模块的电源只能接交流电源或接直流电源。实例1中接的是交流220V的电源。揭开底部端子盖,可以看到输入端子及传感器电源。输入端子和输出端子是系统的控制点,输入部分从现场设备实例,的按钮)中采集信号;输出部分则控制泵、电动机及_工业过程中的其他设备。




      在前盖下面是PLC的工作模式(RIJNlsTOP)选择开关、电位器和扩展I/O连接端口。PLC有RUN和STOP两种工作模式,只有在RUN模式时,用户编写的程序才会被执行。所以可通过模式开关来控制用户程序的执行。通过电位器可以使用户根据需要进行一些控制参数的输入;随着控制系统规模和功能的增加,一个CPU模块往往满足不了需要,这时可以通过扩展FO连接端口进行扩展S7一200 CPU221除外),以提升PLC的控制能力和通信能力。



      在CPU模块左上角的状态LED信号灯显示了CPU的工作模式(运行或停止),本机I/O的当前状态,以及检查出的系统错误。另外,通信端口允许将S7一200同编程器或其他一些设备连接起来。一些CPU具有内置的实时时钟,其他CPU则需要实时时钟卡。通过可选的插入式电池盒可延长RA五1中的数据存储时间。通过选配EEPROM一卡可扩展PLC的存储量。这些卡的使用都要通过CPU模块左中部的可选卡插槽来进行扩展。

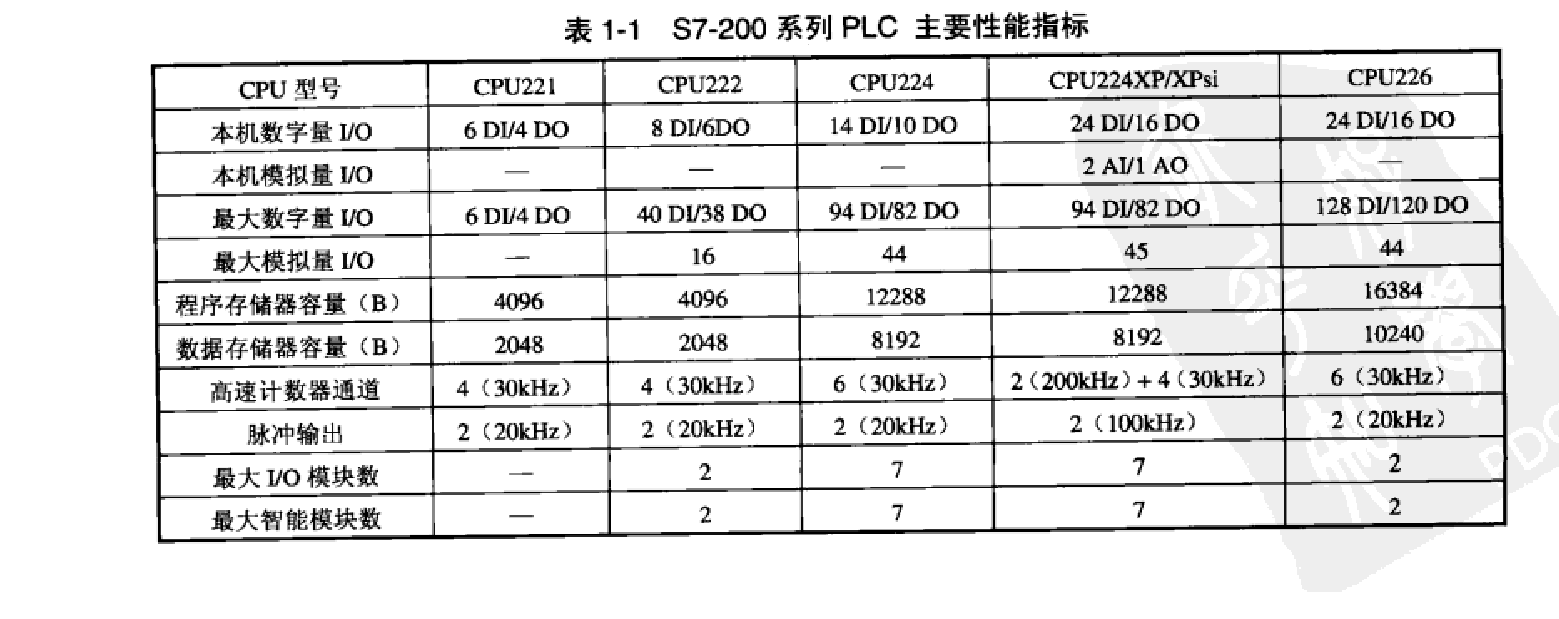

       S7一200系列PLC主机的型号和规格较多,可以适应不同需求的控制场合。目前,该系列中主流的主机模块有CPU221、CPu222、CPU2241 CPU224XP/ CPU224XPsi、CPU226等模块。cPu22X系列产品指令丰富、速度快、具有较强的通信能力。该系列主机模块的.主要性能指标如表1-1所示。s7一200系列PLC的扩展单元本身没有CPU,只能与基本单元连接使用,用于扩展III端子数,增强控制功能。5?-20}系列PLC常用Ilk扩展单元型号及输入l输出端子数的分配如表1-2所示。
