PLC与电脑联机的几种方式,初学必备 时间:2018-11-02 08:44:15     来源:红树林PLC培训

 PLC编程不同于其他的计算机软件编程,写好的程序在电脑上不会自动运行,需要结合外部线路和机械设备才能发挥程序的价值,这也是自动化技术的特色,理论+实践,软硬件结合,才是自动化发展的正确走向。今天给大家总结了PLC与电脑联机的几种方式。

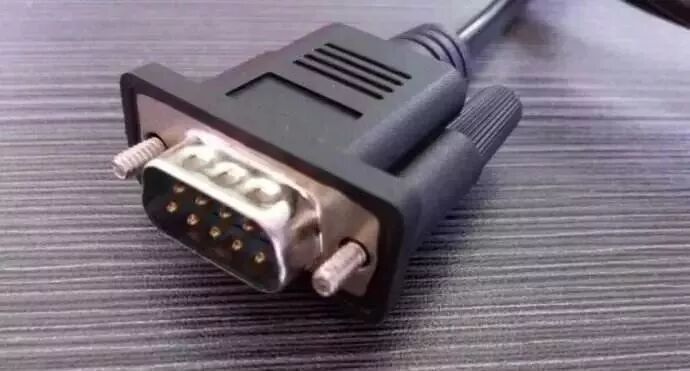

1、串口






串口,是最早,也是最方便的一种方式,它利用计算机自带的串口和PLC的串口建立连接,早期PLC都是采用这种下载方式。例如三菱FX系列,西门子S7-200和S7-300系列。即使进入新世纪,很多电脑取消了串口,但很少有PLC不带串口的。

PLC的串口一般是和触摸屏建立连接用的。而现在的电脑已经没有串口,一般都用USB转串口线缆来实现,特别是USB转485串口,不但用于PLC,还广泛用于各种变频器,伺服驱动器的连接。不要认为变频器和伺服驱动器就设几个参数,没有连机的必要,在处理负载疑难问题时,连机监控一下变频器的参数和各种状态,是很有必要的。



USB转RS485是工控人常备工具,比如在做串口通讯时,我们可以利用串口助手监控数据。早期的西门子S7-200PLC的下载线可以用此线缆替代,还用众多的变频器,伺服驱动器以及一切用RS485通讯的下载线,都可以用。一般原装线缆都非常昂贵,使用通用的USB转RS485线缆,可以节省不少费用。



西门子S7-200,GE各系列PLC,丹佛斯,CT,富士,施耐德,伦茨等驱动器的连机线都可以用USB转485线缆替代,而他们的原装线缆可是天价。

2、USB

虽然串口优点很多,但也有不少缺点,最大的缺点就是速度慢。随着技术的进步,USB逐渐占据半壁江山,现在PLC都支持USB现在程序,用的最多的就是MICRO USB接口,也就是老式手机和移动硬盘的那种T形口。不光PLC,大部分触摸屏,文本显示器也是用此接口下载程序。

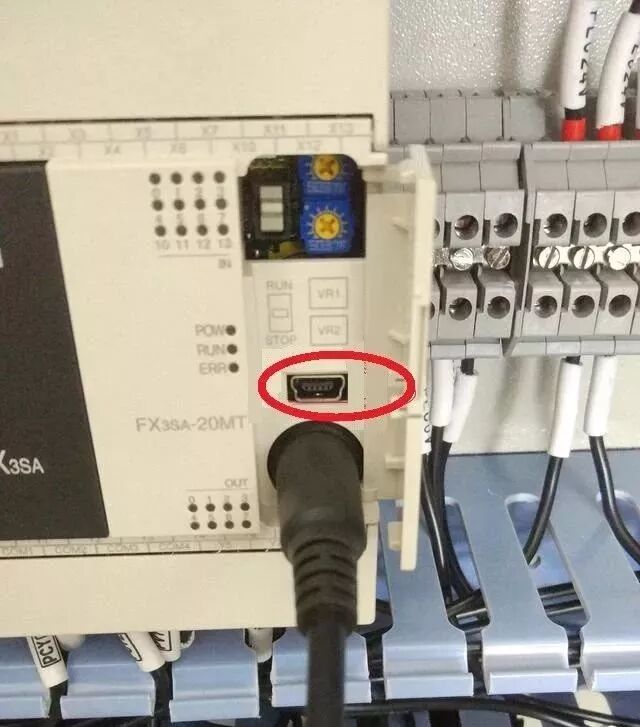

如上图所示,是三菱FX3系列PLC,看红色圆圈部分的接口,很多工控产品都是此种接口。几乎所有的触摸屏都是此下载接口。

还有一种接口,是方形USB接口,也就是打印机上的那个接口,欧姆龙PLC就是用此接口,所以,打印机的连接线就是欧姆龙PLC的下载线。




如上图所示,红色圆圈部分,就是欧姆龙PLC的下载接口,这和打印机的接口是一样的。



串口和USB是两种最常用的连机方式,不但适用于PLC,还广泛应用于触摸屏,伺服,变频器等等应用非常广泛。而很多PLC同时支持两种连机方式。

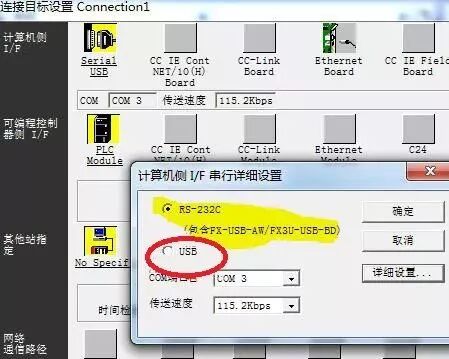

如上图所示,就是三菱PLC编程软件GX WORKS2的连机选项,我们可以看到,它是支持两种方式的。

3、网线



随着互联网技术的发展,以太网也越来越多的应用于工业自动化行业,因此很多PLC也支持网线连机了,比如西门子最新的博途平台,S7-1200 系列。甚至低端的S7-200smart系列也支持网口连机了。



总结:工控一行,有的人很明智:通过学习一种产品能够对其他产品举一反三,通过一个问题能联想到其他问题的解决办法。会多少品牌的产品,记住多少指令固然很重要,但灵活运用,由此及彼才是最重要的。

在了解原理和基础知识的前提下,懂得各种连机方式的实质,会给自己省去很多不必要的麻烦,达到事半功倍的效果。
